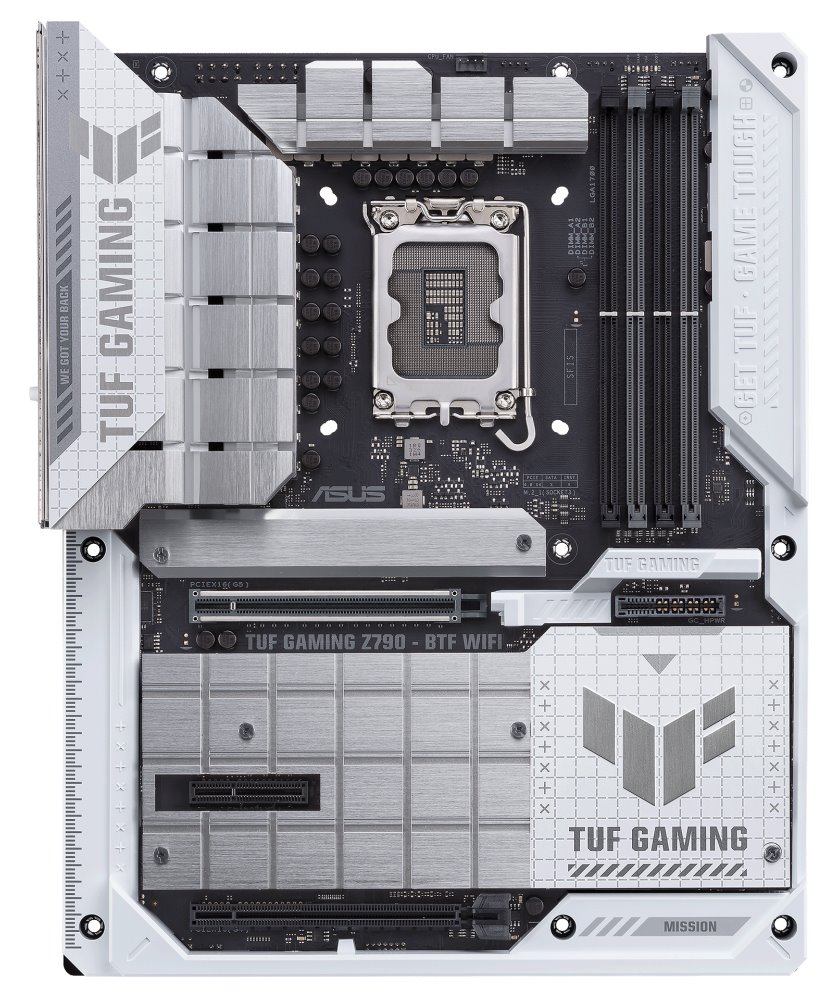

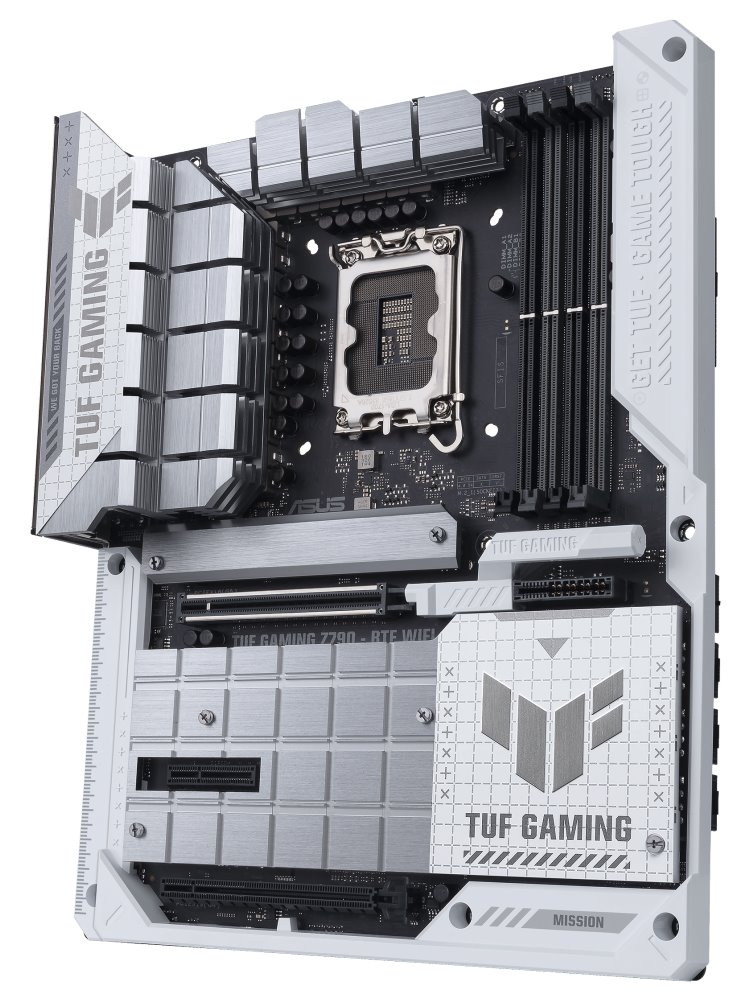

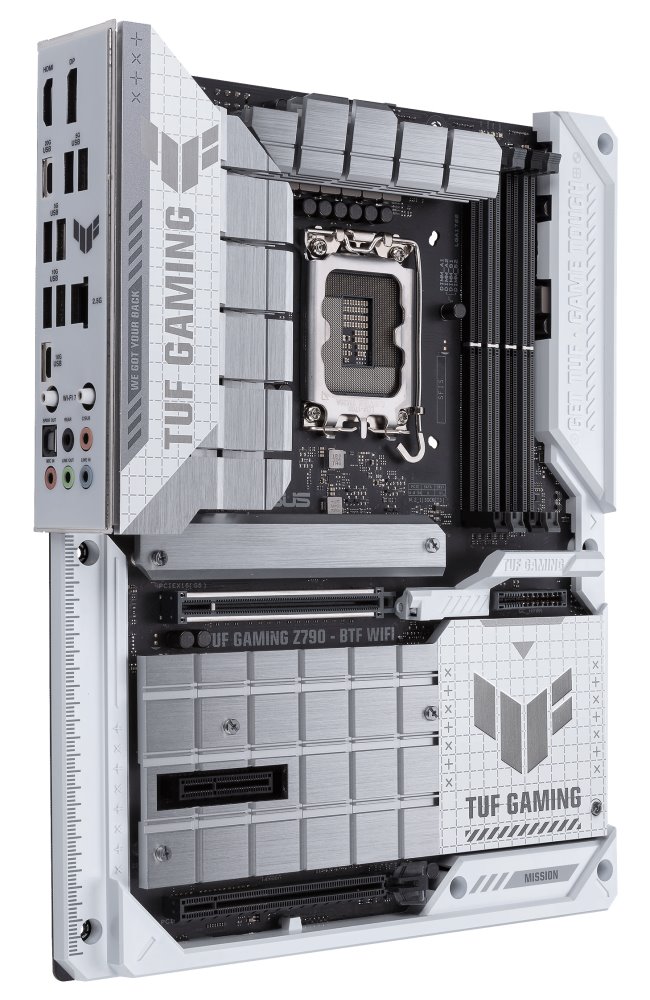

ASUS TUF GAMING Z790-BTF WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

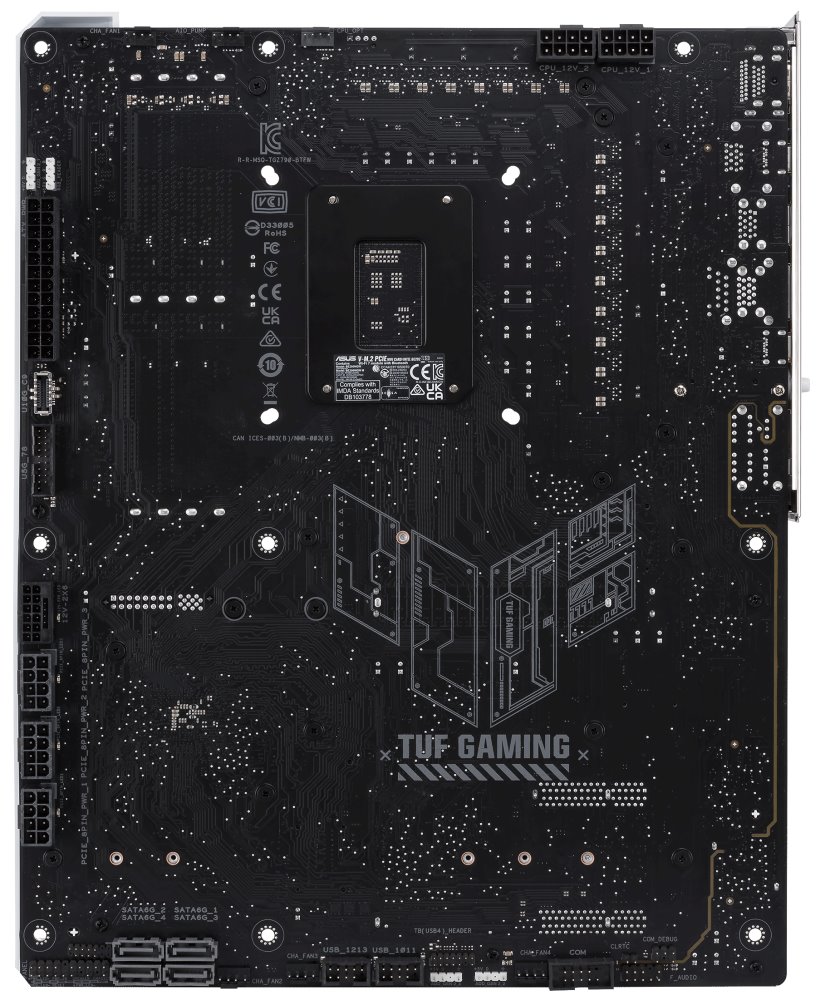

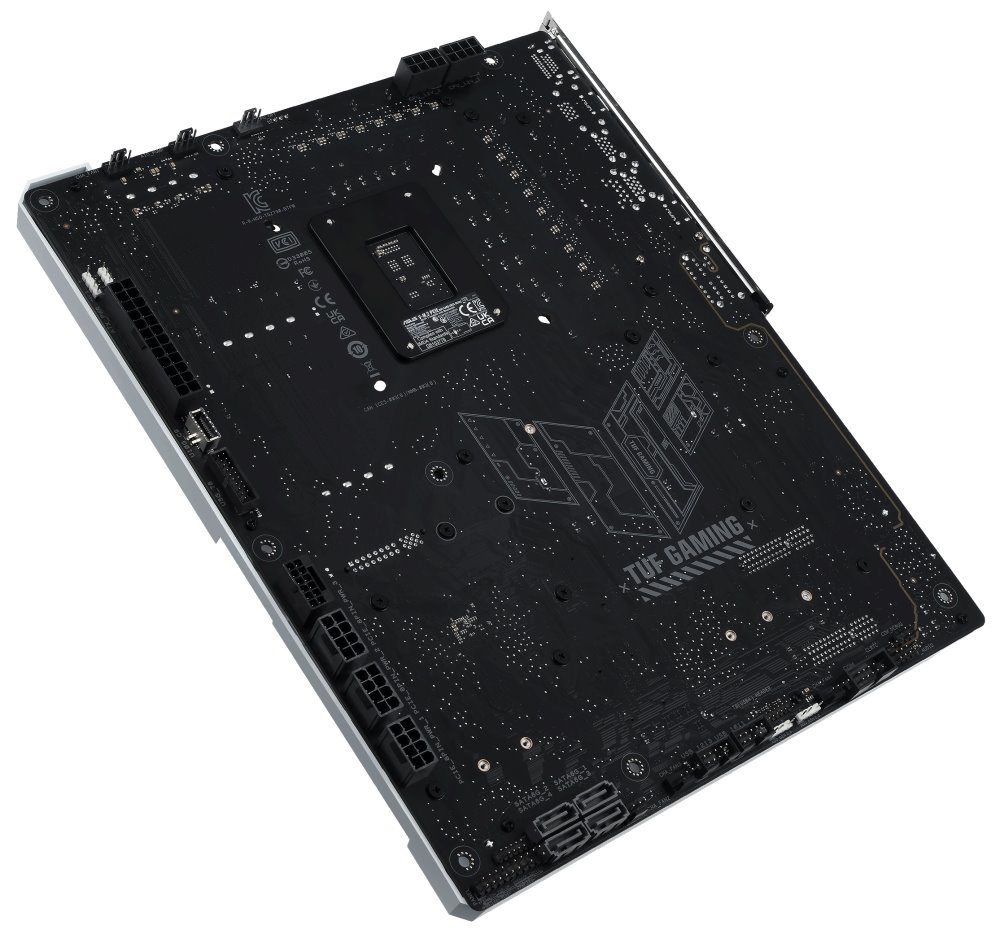

Zkratka „BTF“ znamená „Back To (the) Future“ pro novou éru všech hráčů, kteří si staví vlastní PC; řada BTF skrývá všechny konektory na spodní straně základní desky, což umožňuje pohodlnou organizaci kabelů a minimalistický vzhled sestavy.

CPU
Podpora procesorů 12., 13. a 14. generace Intel Core/ Pentium Gold/ Celeron (patice LGA1700)

Čipová sada
Intel Z790

Paměť
4× DDR5 paměťový slot, podpora až 192 GB
Podpora DDR5 7200 (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600/ 5400/ 5200/ 5000/ 4800 MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)
Podpora ASUS Enhanced Memory Profile II (AEMP II)

Sloty
Intel CPU
1× PCIe 5.0 x16 slot
Intel Z790 čipová sada
1× PCIe 4.0 x16 slot (podporuje x4 režim)
1× PCIe 4.0 x4 slot

Grafika
1× HDMI port, podporující max. rozlišení 4K při 60 Hz
1× DisplayPort port, podporující max. rozlišení 4K při 60 Hz

Úložiště
Intel CPU
1× M.2 slot, M Key, pro jednotky typu 2280/22110 (PCIe 4.0 x4 režim)
Intel Z790 čipová sada
1× M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim)
1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)
1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim)
4× SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro PCIe i SATA jednotky
Podpora Intel Rapid Storage technologie

USB
1× USB-C 3.2 Gen2×2 port na zadním panelu
2× USB-C 3.2 Gen2 (USB-C 3.1) (1 port na zadním panelu, 1 port dostupný přes interní USB konektor)
2× USB 3.2 Gen2 (USB 3.1) na zadním panelu
6× USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
4× USB 2.0 port (dostupné přes interní USB konektory)

Audio
Realtek ALC1220P Audio Codec
7.1kanálové High Definition Audio
120 dB SNR stereo výstup a 113 dB SNR nahrávací vstup
Podpora S/PDIF výstupu

LAN
1× Intel 2,5Gigabit LAN řadič
TUF LANGuard

WLAN/ Bluetooth
Intel Wi-Fi 7 BE200
Wi-Fi 802.11a/b/g/n/ac/ax/be
Tri Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.4

Interní konektory
1× 4pin konektor ventilátoru CPU
1× 4pin konektor volitelného ventilátoru CPU
1× 4pin konektor pumpy vodního chlazení
4× 4pin konektor ventilátoru skříně
1× 24pin hlavní napájecí konektor
2× 8pin +12V napájecí konektor
1× slot pro grafickou kartu s vysokým výkonem (GC-HPWR)
1× konektor pomocného napájení 12V-2X6
3× 8pin PCIe napájecí konektor
4× M.2 slot (Key M)
4× SATA 6Gb/s port
1× USB-C 3.2 Gen2 (USB-C 3.1)
1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
3× adresovatelný Gen2 konektor
1× konektor Aura RGB LED pásku
1× konektor sériového portu
1× konektor Clear CMOS
1× audio konektor předního panelu (F_AUDIO)
1× 20-3pin konektor systémového panelu a detekce otevření skříně
1× Thunderbolt (USB4) konektor

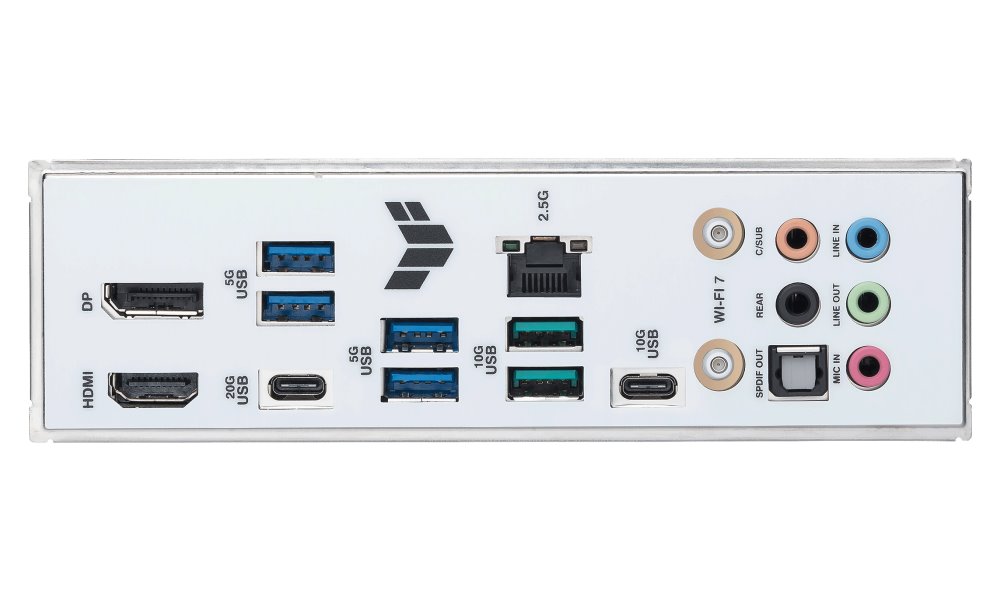

Porty na zadním panelu
1× USB-C 3.2 Gen2×2
2× USB 3.2 Gen2 (USB 3.1)
1× USB-C 3.2 Gen2 (USB-C 3.1)
4× USB 3.2 Gen1 (USB 3.0)
1× DisplayPort
1× HDMI
2× konektor Wi-Fi antény
1× RJ-45
5× audio jack
1× optický S/PDIF výstup

Rozměry
30,5 × 24,4 cm
ATX formát
