EPEVER TRACER6420AN solární MPPT regulátor 12/24/36/48 V, TracerAN 60A, vstup 200V

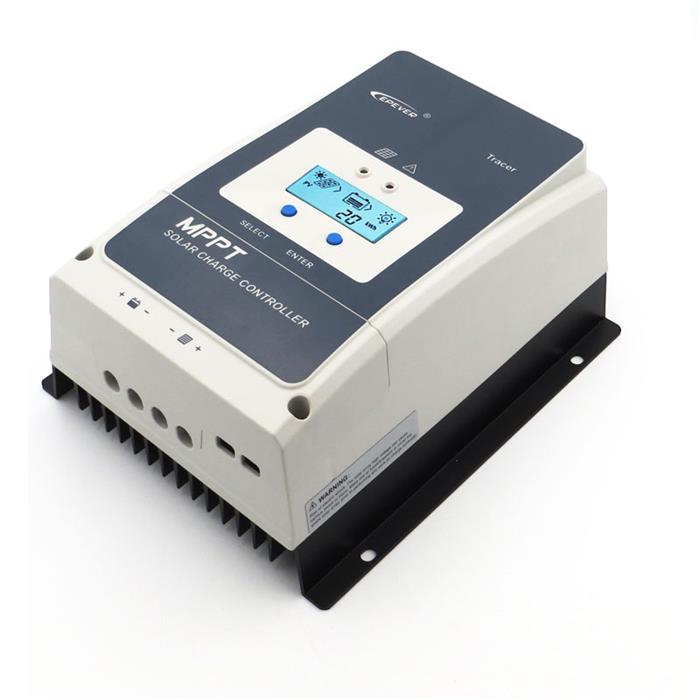

EPEVER TRACER6420AN

Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 60 A. Maximální vstupní napětí je až 200 V.

Nejvyšší série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 200V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému.
Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30% a více.
MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.

Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy.
Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.

Maximální nabíjecí výkon do baterie tohoto modelu je 60A, což odpovídá výkonu panelu 750 Wp pro 12V baterii, 1500 Wp pro 24V baterii nebo 3000 Wp pro 48V baterii, kterou s tímto regulátorm doporučujeme. V případě, že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj max. Výkon FV panelů by však neměl být vyšší než 1,5 násobek nominálního výkonu regulátoru!

Výstupní napětí na prázdno označováno jako Voc nesmí nikdy překročit hodnotu 200 V – překročení této hodnoty regulátor trvale poškodí (zohledněte, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25°C). Nedoporučujeme, aby hodnota uvedeného Voc překračovala 180 V.

Nastavení parametrů regulátoru se provádí pomocí vestavěného LCD nebo externího displeje MT50, případně přes komunikační kabel k PC viz níže.

Rychlá instalace:

1. K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže pólu baterie
2. Připojte solární panel

U tohto modelu se spotřebiče připojují přímo na baterii.

Základní vlastnosti:

• Multifunkční vestavěný LCD displej pro kompletní monitoring a nastavování parametrů
• Vysoký stupeň krytí IP32
• Zadní část z vylisovaného hliníku pro efektivní chlazení
• Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5VDC a má ochranu proti nadměrnému proudu a zkratu.
• Pokročilá technologie MPPT s účinností nejméně 99,5%
• Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrátové rychlosti a ztrátového času
• Vysoce kvalitní komponenty s účinností konverze 98,7%
• Přesné rozpoznání a sledování maximálního bodu výkonu
• Automatické omezení nabíjecího výkonu a proudu
• Široký rozsah provozního napětí MPP
• Kompatibilní s olověnými a lithium-iontovými bateriemi (nastavení pouze přes PC)
• Funkce provozní statistiky v reálném čase
• Funkce pro snížení teploty při přehřátí
• Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
• Záznam energie v reálném čase a statistická funkce
• Funkce automatického snížení výkonu při překročení teploty
• Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
• Podpora až 8 jednotek v řadě pro rozšíření systému
• Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
• První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
• Design automatického řízení funkce a relé generátoru
• Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
• Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
• Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
• Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru.
• Monitorování a nastavování pomocí mobilního telefonu nebo PC
• Rozsáhlé elektronické ochrany

Přehled ochran:

• Proudové přetížení ze solárních panelů
• Zkrat na vstupu panelů
• Přepolování vstupu
• Přepolování akumulátoru
• Přepětí akumulátoru
• Nadměrné vybití akumulátoru
• Přehřátí akumulátoru
• Nízká teplota lithiového akumulátoru
• Zkrat zátěže
• Přetížení zátěže
• Přehřátí regulátoru

RJ45 rozhraní (RS485 MODBUS open architecture) slouží pro připojení PC, převodníku nebo externího displeje REG-MT50 pro nastavení/monitorování provozu v reálném čase.

Výrobce EPsolar je dnes prakticky největší výrobce solárních regulátorů a po více jak osmi letech vlastních zkušeností s jeho produkty Vám tento model doporučíme, jako vysoce spolehlivý a kvalitní výrobek za rozumnou cenu.
