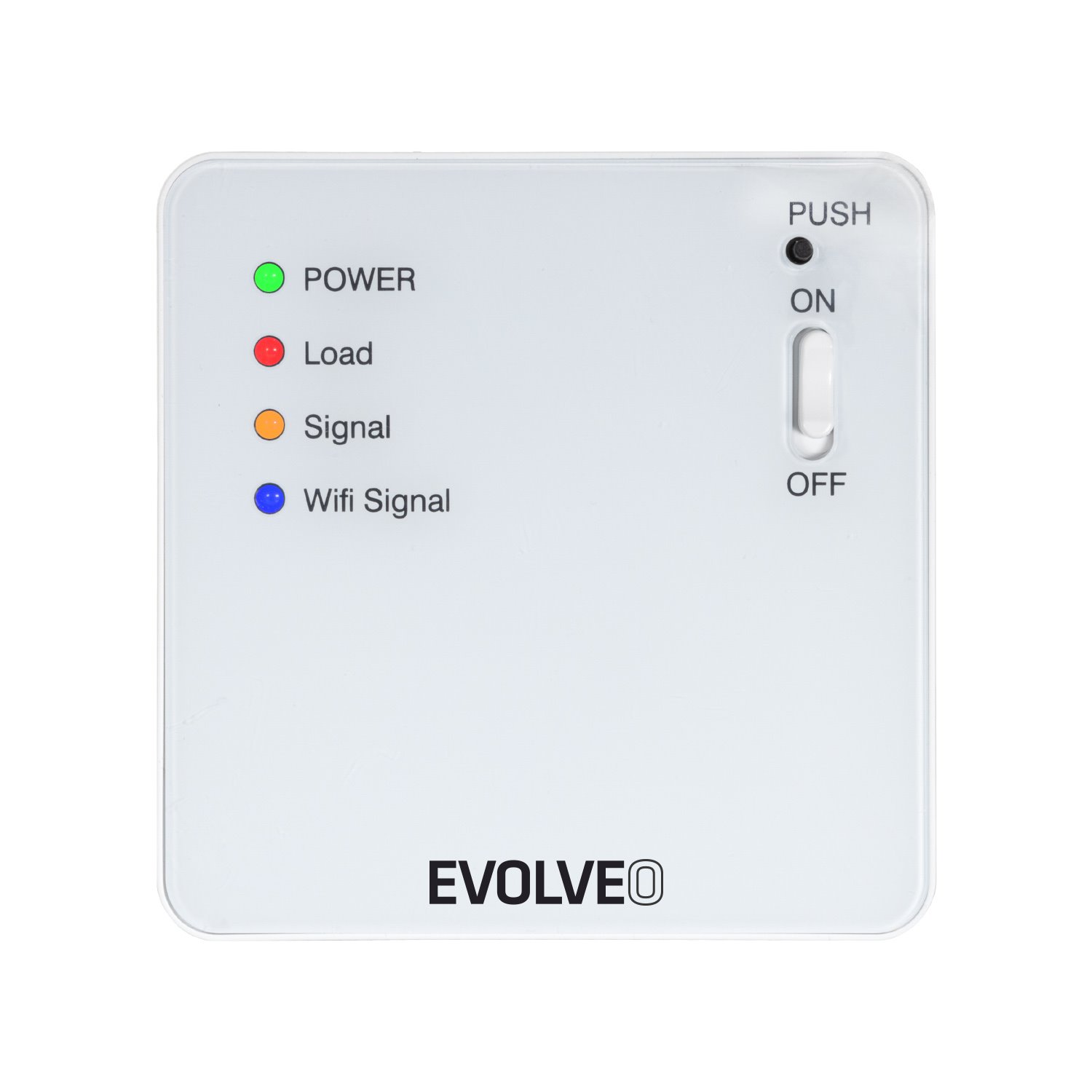

EVOLVEO Heat SU, spínací jednotka pro kotel

Spínací jednotka hlídá stav hlavic a pokud jsou všechny hlavice uzavřeny, nechá kotel vypnutý. Pokud je v systému alespoň jedna z hlavic v neuzavřeném stavu, pak tato spínací jednotka spustí kotel. Spínací jednotka komunikuje přes bezdrátový protokol Zigbee a je zpravidla umístěna přímo u kotle. S kotlem je pak komunikuje pomocí ovládacího dvoužilového kabelu.

Chytré termostatické hlavice fungují i bez nutnosti této spínací jednotky (použití např. v bytech, kde není centrální zdroj topení). Spínací jednotka umožňuje navíc právě vypnout kotel v případě, že jsou všechny připojené hlavice uzavřeny a netopí (není potřeba dodávat teplo do žádného radiátoru).

Použití spínací jednotky je vhodné pro plynové i elektrické kotle nebo tepelná čerpadla. Termohlavice komunikují pomocí Zigbee brány. Zigbee brána se připojí bezdrátově do sítě Wi-Fi a to pak umožňuje ovládat systém pomocí mobilní aplikace v telefonu.

• Zigbee brána je součástí balení v EVOLVEO Heat M30v2 Starter Pack.
• Spínací jednotka pro kotel je kompatibilní pouze s hlavicemi EVOLVEO Heat M30v2.

Připojení ke kotli

Pomocí dvou vodičů se spínací jednotka připojí ke kotli nebo tepelnému čerpadlu. Dále se ke spínací jednotce připojí napájení 230V přímo na svorkovnici. Spínací jednotka může být připojena ke stejné Zigbee bráně jako hlavice, nebo k jiné Zigbee bráně. Instalaci smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací.

Můžete si vybrat, které hlavice budou komunikovat se spínací jednotkou. Spínací jednotka umožňuje ovládat kotel a může připojit až 8 hlavic ve Vaší síti. Pokud máte více než 8 hlavic, můžete použít více spínacích jednotek.

Technická specifikace

• Název výrobku EVOLVEO Heat SU
• Produktové číslo: SEH EVO-RV-SU
• Napájení: 230V
• Zatížení NO/NC - COM: 10A 90-230V AC nebo DC
• Spotřeba v pohotovostním režimu: 1,5W
• Pracovní frekvence: 50/60 Hz
• Bezdrátová technologie: Zigbee 802.15.4
