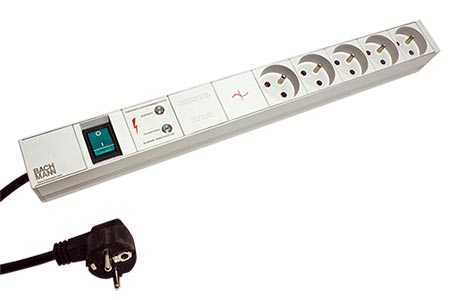

Napájecí panel 1U, 5x zásuvka UTE, přepěťová ochrana, filtr, vypínač , 2m (330.840)

Napájecí panel 1U, 5x zásuvka UTE, přepěťová ochrana, filtr, vypínač , 2m (330.840)

Part Nr.

333.840

Kód zboží

1584240

Výrobce
Bachmann
EAN

4016514031481

Záruka
24 Měsíců

Pětinásobná zásuvka (UTE) s přepěťovou ochranou, odrušovacím filtrem a vypínačem, pro montáž do rozvaděče (výška 1 HU).; Použití: Pro zvětšení počtu napájecích zásuvek v rozvaděči, nebo jako samostatná vícenásobná zásuvka s kabelem (pes). Panel je vybaven

Dostupnost
Dostupnost na pobočkách
DPH
21%
Vaše cena s DPH
3 369 Kč
Vaše cena bez DPH
2 784 Kč bez DPH
Hodnocení produktu
Hodnoceno 0x

    Popis a parametry

    Popis produktu

    Pětinásobná zásuvka (UTE) s přepěťovou ochranou, odrušovacím filtrem a vypínačem, pro montáž do rozvaděče (výška 1 HU).;
    Použití: Pro zvětšení počtu napájecích zásuvek v rozvaděči, nebo jako samostatná vícenásobná zásuvka s kabelem (pes). Panel je vybaven přepěťovou ochranou, chránící připojená zařízení proti nežádoucím přepěťovým špičkám na rozvodné síti a doplňkovým filtrem zabraňujícím pronikání rušení na vyšších frekvencích. S vypínačem pro vypnutí všech zásuvek najednou.;
    Typ: 333.838;
    Konektory: vidlice typ E/F - 5x zásuvka typ E;
    Kabel: 3x 1,5mm2;
    Napájení: max. 250VAC;
    Maximální proud: max. 16A (dohromady pro všechny zásuvky);
    Další informace: - nasouvací úchyty do rozvaděče (možno použít i obráceně a připevnit panel na plochu - například stůl…)
                 - zásuvky s dětskou ochranou
                 - přepěťová ochrana dle EN 61643-11 třída T3 (UC=255VAC, IL=16A, UOC=6kV, UP=2kV, ta<25ns)
                 - filtr s útlumem >= 30 / 32dB (asymetrický / symetrický signál);
    Přepínání: Prosvětlený zelený vypínač;
    Indikace: kontrolka defektu, kontrolka napájení;
    Délka: 2m;
    Barva: stříbrná / šedá;
    Materiál: nehořlavý plast / kov;
    Rozměry: 45 x 47,5 x 436mm (výška x hloubka x šířka bez držáků );
    Obsah balení: panel, 2x držák do rozvaděče;
    Druh obalu: PE sáček s papírovou výztuhou a eurovýsekem;
    Hmotnost výrobku: 890g;
    Celková hmotnost (včetně obalu): 940g

    Poznámka výrobce:

    Firma Bachmann je rodinný podnik, který vyvíjí, vyrábí a prodává elektrické komponenty a systémy pro energetický management a multimediální technologie. Vytváří spojení, která zajistí, že energie a data jsou k dispozici přesně tam, kde jsou potřeba – v průmyslu, obchodu i doma, v kancelářích a školicích zařízeních, na konferencích či ve výpočetních střediscích.

    Stránky výrobce:

    https://www.bachmann.com
