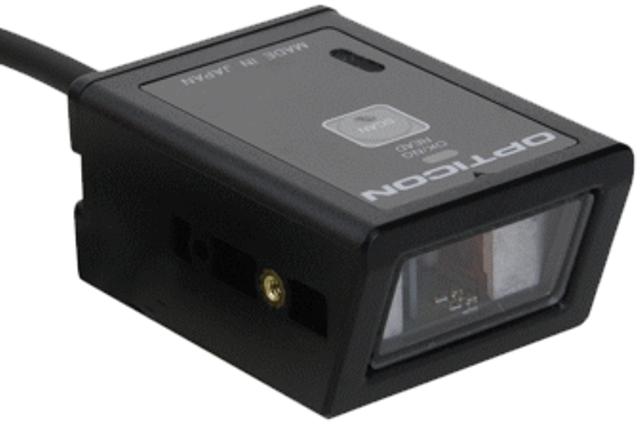

Opticon NLV-1001, Fixní laserový snímač čár. kódů, RS232C

Jednořádkový laserový snímač Opticon NLV-1001 je náhrada za starší model LMD-1135. Stejně jako  LMD-1135 vyniká především malými rozměry a vynikajícími čtecími schopnostmi. Má nastavitelný mód autosense, tedy aktivaci laserového paprsku po předložení čárového kódu do snímací oblasti.

Pro své vlastnosti je vhodný pro použití v různých kioskových aplikacích (automaty, parkoviště, apod.), které využívají rozhraní RS232, klávesnicové, a USB.
Vlastnosti
Elektrické vlastnosti
Napájení: 5 V ± 10%
Spotřeba: 85 mA (typicky), max. 150 mA
Optické vlastnosti
Zdroj světla: 650 nm dioda viditelného laseru
Snímací metoda: obousměrné snímání
Rychlost čtení: 100 čtení/sec
Čtecí úhel v náklonu: -35 do 0°, 0 do +35°
Čtecí úhel ve sklonu: -50 do -8°, +8 do +50°
Čtecí úhel v posunu: -20 do 0°, 0 do +20°
Zakřivení: R>15 mm (EAN8), R>20 mm (EAN13)
Šířka čtení: záleží na vzdálenosti a rozlišení čárového kódu
Min. rozlišení při PCS 0.9: 0.127 mm / 5 mil
Min. hodnota PCS: 0.45
Hloubka pole: při PCS 0.9, Code 39
70 - 630 mm / 2.76 - 24.80 in (res. 1.0 mm / 39 mil),
50 - 400 mm / 1.97 - 15.75 in (res. 0.5 mm / 20 mil),
50 - 240 mm / 1.97 - 9.45 in (res. 0.25 mm / 10 mil),
50 - 130 mm / 1.97 - 5.12 in (res. 0.15 mm / 6 mil),
60 - 100 mm / 2.36 - 3.94 in (res. 0.127 mm / 5 mil)
Identifikace
Podporované čárové symbologie (1D): JAN/UPC/EAN (WPC) incl. add on, Chinese Post, Codabar/NW-7, Code 11, Code 39, Code 93, Code 128, IATA, Industrial 2of5, Interleaved 2of5, ISBN-ISMN-ISSN, Korean Postal Authority code, Matrix 2of5, MSI/Plessey-UK/Plessey, RSS, S-Code, Telepen, Tri-Optic, Composite codes
Podporované 2D symbologie: MicroPDF417, PDF417
Komunikační rozhraní
Interface: RS232C, Keyboard Wedge, USB(HID/VCP)
Specifikace prostředí
Provozní teplota: -10 do 45 ^(o)C / 14 do 113 ^(o)F
Skladovací teplota: -20 do 60 ^(o)C / -4 do 140 ^(o)F
Provozní vlhkost: 20 - 85 % (nekondenzující)
Skladovací vlhkost: 20 - 90 % (nekondenzující)
Práh čtení při osvětlení zářivkou: 3,000 lx max.
Práh čtení při osvětlení přímým sluncem: 50,000 lx max.
Práh čtení při osvětlení žárovkou: 3,000 lx max.
Antistatická odolnost: 10 kV (nedestruktivní)
Odolnost proti pádu: 0.75 m / 2.5 ft pád na betonovou podložku
Ochrana (prach a vlhkost, IEC529): IP 43
Fyzické flastnosti
Rozměry: 30 x 20 x 43.3 mm / 1.18 x 0.79 x 1.70 in
Váha těla: Cca. 18.5 g / 0.7 oz (bez kabelu)
Konektor "Keyboard Wedge": DIN6 F/M
Konektor RS232: DB9 F-PTF s externím napájením
Konektor USB: USB-A
Normy
Laser safety class: JIS-C-6802 Class 1, IEC 60825-1 Class 1, FDA CDRH Class I
