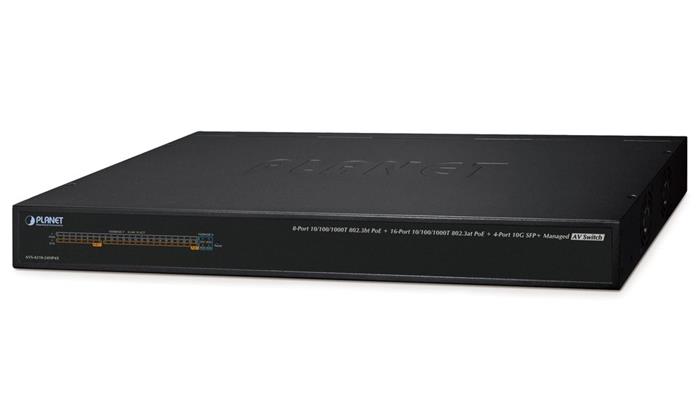

PLANET AVS-4210-24HP4X

Spravovatelný PoE switch speciálně navržený pro potřeby profesionálního AV průmyslu. Nabízí 24 gigabitových portů RJ-45 a 4 sloty 10G SFP+. 8 portů RJ-45 podporuje PoE++ (802.3bt; port 1–8) a 16 portů PoE+ (802.3at; porty 9–24). Disponuje ventilátorem, ale podporuje i fanless režim.
Správa skrze Web/SNMPv3/Telnet, podpora SSHv2, TLS v1.2, SNMP v3, VLAN 802.1Q, QoS, LACP, IGMPv3, Spannig tree, ACL+MAC filtr, RADIUS/TACACS, DHCP snooping, podpora IPv4/IPv6.

AV Switch integruje klíčové audio i video protokoly IP sítí jako jsou Dante a NDI, díky čemuž eliminuje složitost konfigurace protokolů a zjednodušuje proces nastavení. Funkce IGMP a MLD snooping zajišťují efektivní správu multicastového provozu, což je kritický aspekt v AV sítích, kde je často současně přenášeno více datových streamů. Přednastavením těchto funkcí dokáže switch inteligentně spravovat šířku pásma a optimalizovat výkon sítě, čímž zajišťuje kvalitní a nepřerušovaný audiovizuální přenos. Na rozdíl od tradičních switchů jsou zde konektory umístěny na zadní straně, stejně jako je tomu například u zesilovačů a přehrávačů, což zlepšuje správu kabelů i estetický vzhled.

---

Dante se široce používá v profesionálních zvukových instalacích, jako je živé ozvučení v rezidenčních AV systémech, nahrávacích studiích, vysílání a komerčních instalacích. Umožňuje flexibilní a škálovatelné propojení zvukových sítí bez nutnosti použití tradičních zvukových kabelů. Podporuje různé zvukové kanály a snadno zvládá složitá nastavení, díky čemuž je oblíbenou volbou v AV průmyslu.

NDI je navržen tak, aby byl snadno použitelný a přístupný a podporoval více video standardů a rozlišení. Je oblíbený zejména v oblasti vysílání a produkce živých akcí díky své efektivitě a flexibilitě, která umožňuje snadné nastavení a rekonfiguraci video sítí bez nutnosti rozsáhlé kabeláže nebo specializované infrastruktury.

---

Možný monitoring mobilní aplikací CloudViewer.

---

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 24× 10/100/1000Base-T RJ-45, 4× 10G Base-SR/LR SFP+, 1× konzolový port RJ-45 (RS-232)
Paměť: 16k MAC adres, 12Mb buffer
Propustnost: sběrnice 128 Gbps, provozně 95,23 Mpps
Podpora přenosu: Jumbo Frame 12 KB
Provedení: rackmount 1U
Napájení: interní zdroj AC 100–240 V (50–60 Hz), celkový příkon do 533 W
Ochrana: ESD kontaktně do 6 KV DC, vzduchem do 8 KV DC
Provozní teplota: 0 až 50 °C
Rozměry: 440 × 207 × 44 mm
Hmotnost: 3443 g

Funkce administrace:

Správa: konzole přes RJ-45, Telnet, Web, SSHv2, TLS v1.2, SNMP v1/v2c/v3
Řízení přístupu: Protokol ACL založený na IP a MAC

IPv4/IPv6 IP-based ACL/MAC-based ACL

IPv4/IPv6 IP-based ACE/MAC-based ACE

Priorizace provozu QoS: 8 úrovní, prioritizace provozu dle čísla portu, 802.1p, 802.1Q a dle DSCP v IP paketu, možnost nastavení omezení posílaných paketů na port
Podpora VLAN:

IEEE 802.1Q

až 256 VLAN skupin, až 4094 VLAN ID

Q-in-Q tunneling

Protocol VLAN

Management VLAN

Private VLAN

GVRP

Spanning Tree Protocol:

protokol STP, IEEE 802.1d Spanning Tree

protokol RSTP, IEEE 802.1w Rapid Spanning Tree

protokol MSTP, IEEE 802.1s Multiple Spanning Tree

STP BPDU Guard, filtrování BPDU a předávání BPDU

Port mirroring: RX/TX/obojí, many-to-1 monitor, až 4 relace
Agregace linek: IEEE 802.3ad LACP a statický trunk, až 8 trunk skupin s 8 porty/trunk
IGMP snooping: IPv4 IGMP snooping v2/v3, až 256 multicast skupin, podpora režimu IGMP querier
MLD snooping: IPv6 MLD snooping v2/v3, až 256 multicast skupin
Autentizace připojených zařízení: DHCP option 82, IP+MAC binding, RADIUS/TACACS+
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano

Design Pro AV:

PoE funkce:

Celkový napájecí výkon: 450 W (200 W v režimu fanless), standard IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
Počet injektorů: 16× až 32 W, 8× až 95 W
Typ napájení: End-span/802.3bt (porty 1–8), End-span (porty 9–24)
Pokročilé funkce:

automatická detekce napájeného zařízení (PD)

integrovaný plánovač pro plánované vypnutí napájených koncových prvků

detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení

Extended mód s dosahem až 250 m

---

---

---

---

---

---

---

---

---
