PLANET IGS-6325-4UP2X

Průmyslový L3 PoE spravovatelný přepínač 4× RJ-45 2.5G Base-T, 2× SFP+ 10G Base-SR/LR (zpětně kompatibilní s 1000 Base-SX/LX/BX a 2500 Base-X SFP), podpora DDM diagnostiky. Porty 1-4 podporují PoE++ napájení (802.3af/802.3at/802.3bt), celkový výkon 360 W (pro max. výkon je třeba duální napájení o stejném napětí, např. 2x DC 54 V).
ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching), průmyslová odolná konstrukce, digitální vstupy a výstupy, funkce směrování IP na 3. vrstvě, QoS, zabezpečení a další funkce.

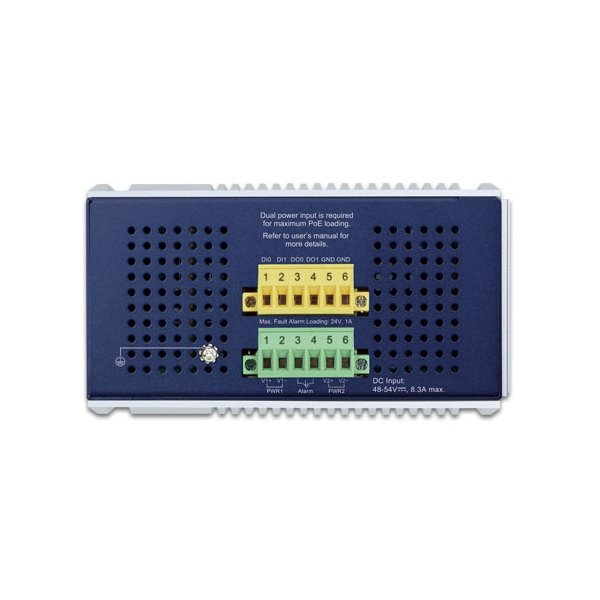

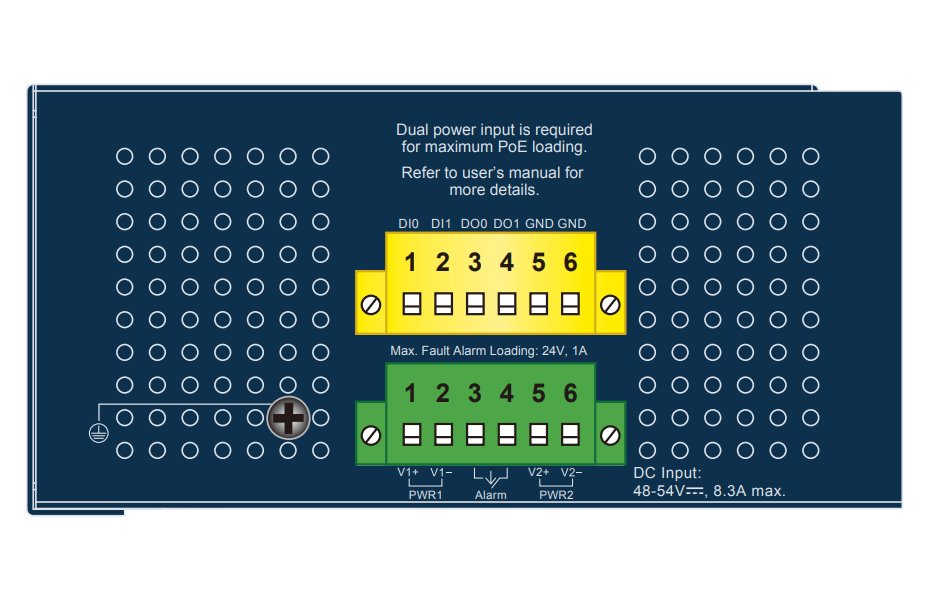

Duální napájení v rozsahu DC 48-54 V, krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C, přepěťová ochrana (2 kV), ESD ochrana do 4 kV kontaktně (8 kV vzduchem), montáž na DIN lištu nebo přímo na zeď.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 4× RJ-45 2.5G Base-T, 2× SFP+ 10G Base-SR/LR, 1× konzolový port RJ-45 (RS-232)
Paměť: 8k MAC adres
Propustnost: sběrnice 60 Gbps, provozně 44,462 Mpps (64B)
Podpora přenosu: JumboFrame 10 KB
Provedení: DIN lišta, na zeď
Napájení: duální, DC 48–54 V, příkon do 9,2 W bez PoE, max. 381 W s PoE (zdroj není součástí)
Ochrana: ESD do 4 kV DC (kontaktně), ESD do 8 kV (vzduchem), přepěťová ochrana do 2 kV DC
Provozní teplota: -40 až +75 °C
Rozměry: 152 × 135 × 76 mm
Hmotnost: 1319 g

Funkce administrace:

Správa: konzole, web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Řízení přístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidel
L3 routing: max. 32 VLAN rozhraní, 32 položek statického směrování, 1k položek směrovací tabulky, OSPF v2/v3, RIP v2, IPv4/IPv6 HW statické směrování
ACL filtr a bonding:
Priorizace provozu QoS: klasifikace provozu, striktní priorita a WRR, 8úrovňová priorita pro přepínání (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v paketu IP)
Podpora VLAN:
Spanning Tree Protocol:
Agregace linek: IEEE 802.3ad LACP, max. 3 trunk skupiny s max. 6 porty na každou skupinu
Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupin), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupin)
Autentizace připojených zařízení: IEEE 802.1x, RADIUS, MAC
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, SFP-DDM (Digital Diagnostic Monitor)

PoE funkce:

Průmyslové vlastnosti:
Zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části.
Zařízení je odolné proti vibracím (IEC-60068-2-6).
Zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g (IEC-60068-2-27).

---

Montáž na DIN lištu:

---

Montáž na zeď pomocí rámu:

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---
