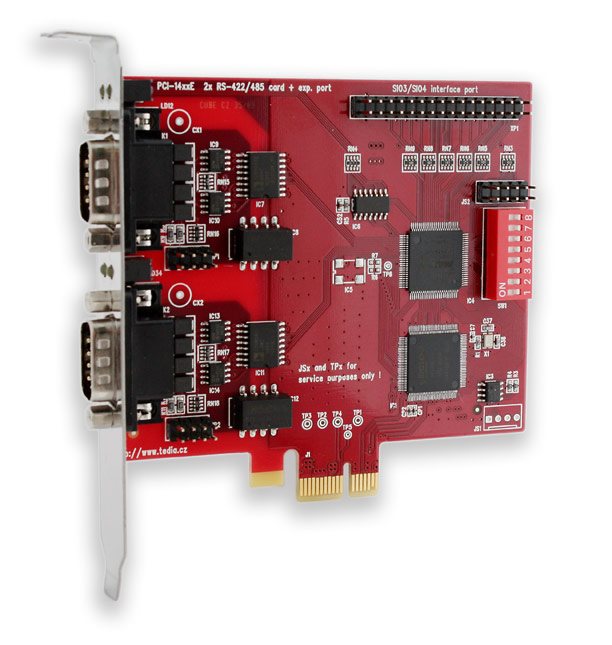

Tedia PCI-1484E, 4x izolovaný RS-422/485, PCIe

PCI-1484E je univerzální komunikační karta určená pro sběrnici PCI Express a nabízí čtyři izolované porty RS-422/485.

Jádrem komunikační PCIe karty PCI-1484E je řadič MCS9901CV (MosChip Semiconductor) nebo MCS9904CV (ASIX Electronics Corp.), který v jediném obvodu integruje funkce sběrnice PCIe, 4 výkonné UARTy obdobné standardu 16C950 vybavené DMA FIFO 2x 128B.

První dva porty jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty, druhé dva porty jsou dostupné prostřednictvím rozšiřující desky PCI-1024E umístěné v sousední pozici.

Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky (transily) a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou norem, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty, jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče.

Všechny porty jsou opticky izolovány a mohou být navíc doplněny o bleskojistky zajišťující ochranu izolační bariéry proti průrazu přepětím indukovaným do vedení (rozšíření ESD-X4).

Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlnou diagnostiku aktivity linky.


Technické parametry
Typové označení PCI-1484E
Počet komunikačních portů 4
Typ komunikačních portů RS-422/485
Řadič UART MCS9901CV (MosChip Semiconductor)
MCS9904CV (ASIX Electronics Corp.)
Přenosová rychlost až 921,6 kBd
Přenášené signály
* RS-422: TXD+ (B), TXD- (A), RXD+ (B), RXD- (A)
* RS-485: TXD/RXD+ (B), TXD/RXD- (A)
Typ budičů RS-422/485 ADM4853 (Analog Devices)
Pracovní režimy RS-422/485 RS-422, RS-422 multimaster, RS-485, RS-485 echo
Řízení budičů RS-422/485 automaticky (ADFC), DTR
Odolnost linky RS-422/485 300A, 8/20 µs, IEC 801-5 (transil 5V8/600W)
Ochrana izolace linky bleskojistka CG5-600L (příplatkové rozšíření ESD-X4)
Zakončovací impedance RS-422/485 120 Ω / 0,7V
Izolační napětí 1 kVDC (600VDC při rozšíření ESD-X4)
Sběrnice PCI Express x1
I/O a MEM adresa,kanály přerušení přiděluje PnP PCI BIOS
Rozměry desky 85x105 mm (PCI-1484E); 85x55 mm (PCI-1024E)

Součásti dodávky
PCI-1484E je čtyřportová sada obsahující vlastní PCIe kartu, rozšiřující desku PCI-1024E, uživatelskou příručku a CD s drivery.
