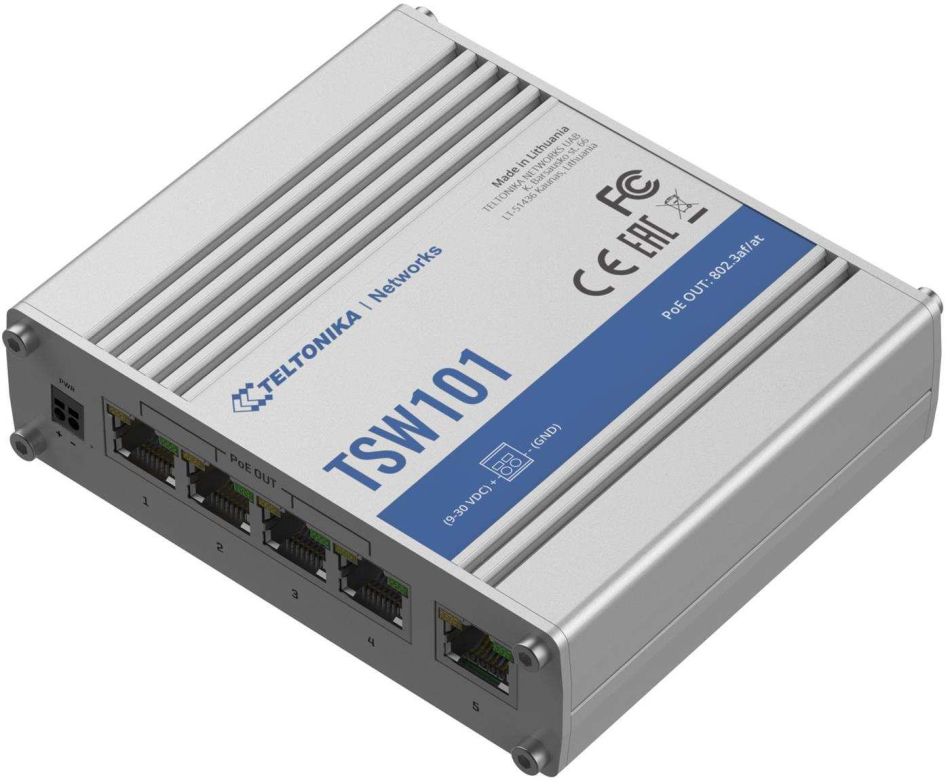

Teltonika TSW101

AUTOMOBILOVÝ POE+ Switch
TSW101 je plug-and-play automobilový spínač určený pro aplikace ve vozidle. Díky pěti gigabitovým ethernetovým portům, včetně čtyř s podporou PoE+, může TSW101 napájet vaše koncová zařízení a zároveň je připojovat k internetu. Tento automobilový spínač lze napájet 12V nebo 24V autobaterií, nevyžaduje žádný další napájecí zdroj.

Hlavní výhody:

Plug and play: Není nutná žádná konfigurace
POE+: 4 porty PoE+ s podporou 802.3af a 802.3at
GIGABITOVÝ ETHERNET: 5 x gigabitové ethernetové porty s rychlostí až 1000 Mbps
PRŮMYSLOVÝ DESIGN: Robustní hliníkové pouzdro

Technická specifikace

SÍŤ ETHERNET

ETH: 5 x ETH porty, 10/100/1000 Mbps, podporuje automatické křížení MDI/MDIX

Standardy řady IEEE 802.3: 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az

POE OUT

Porty PoE: Přípojka 1–4
Standardy PoE: 802.3af a 802.3at Alternativa B
Maximální výkon PoE na port (na PSE): 30 W
Celkový rozpočet napájení PoE (na PSE): 60 W
Maximální délka ethernetového kabelu: 100 m


VÝKON

Šířka pásma (neblokující): 10 Gb/s
Vyrovnávací paměť: 128 KB
Velikost tabulky MAC adres: 2K vstup
Podpora jumbo rámu: 9216 bajtů


Zdroj

Konektor: 2kolíková průmyslová DC zásuvka
Rozsah vstupního napětí: 9 – 30 V DC
Rozsah vstupního napětí PoE-out: 9 – 30 V DC
Spotřeba energie: Nečinnost: 0,64 W / maximální: 2,31 W / maximální PoE: 62,3 W
PSU: Napájení z autobaterie 12 V nebo 24 V. Není potřeba žádný další napájecí zdroj.


FYZICKÁ ROZHRANÍ

Síť ethernet: 5 x RJ45 porty, 10/100/1000 Mbps
Stavové LED diody: 1 x LED dioda napájení, 10 x stavové LED diody ETH
Zdroj: 1 x 2kolíková průmyslová DC napájecí zásuvka

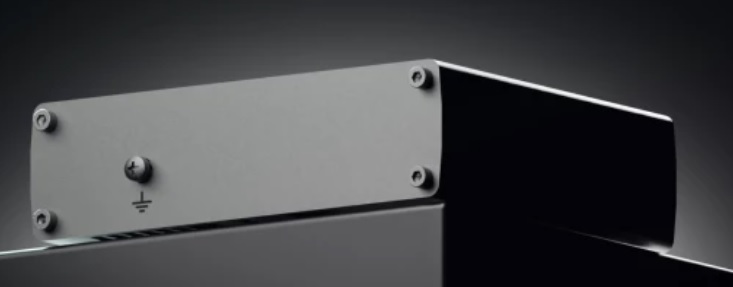

Jiný: 1 x zemnící šroub


FYZICKÉ SPECIFIKACE

Materiál pláště: Hliníkové pouzdro
Rozměry (Š × V × H): Rozměry 115 x 32 x 95 mm
Hmotnost: Hmotnost 384 g
Možnosti montáže: DIN lišta, montáž na stěnu, rovný povrch (vše vyžaduje další sadu)

PROVOZNÍ PROSTŘEDÍ

Provozní teplota: -40 °C až 75 °C
Provozní vlhkost: 10 až 90 % bez kondenzace
Hodnocení ochrany proti vniknutí: Krytí IP30


REGULAČNÍ A TYPOVÁ SCHVÁLENÍ

Regulační:
CE, REACH, RoHS, WEEE
TSW101 CE
TSW101 UKCA
TSW101 FCC
Integrovaný obvod TSW101
TSW101 CB
TSW101 RCM
Značka E
EMC EMISE A IMUNITA

Normy:

EN 55032:2015 + A11:2020 + A1:2020
EN 55035:2017 + A11:2020
ESD: EN 61000-4-2:2009
Vyzařovaná imunita: EN IEC 61000-4-3:2020
EFT: EN 61000-4-4:2012
Odolnost proti přepětí (AC napájecí vedení): EN 61000-4-5:2014 + A1:2017
CS: EN 61000-4-6:2014


BEZPEČNOST

Normy:
CE: EN IEC 62368-1:2020 + A11:2020, EN IEC 62311:2020, EN 50665:2017
RCM: AS/NZS 62368.1:2022
CB: IEC 62368-1:2018
