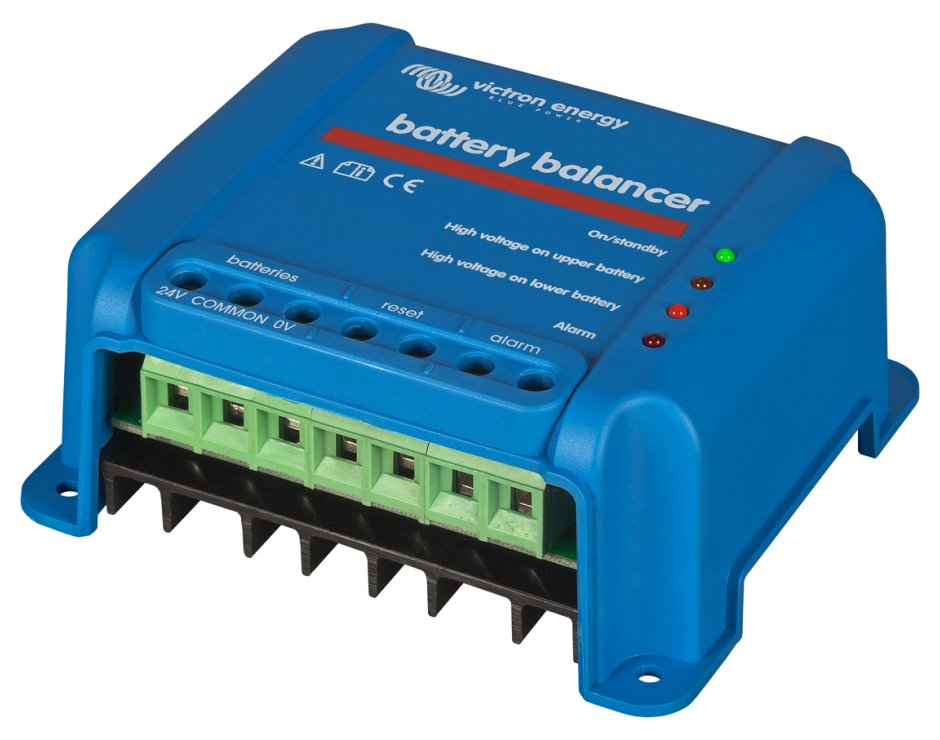

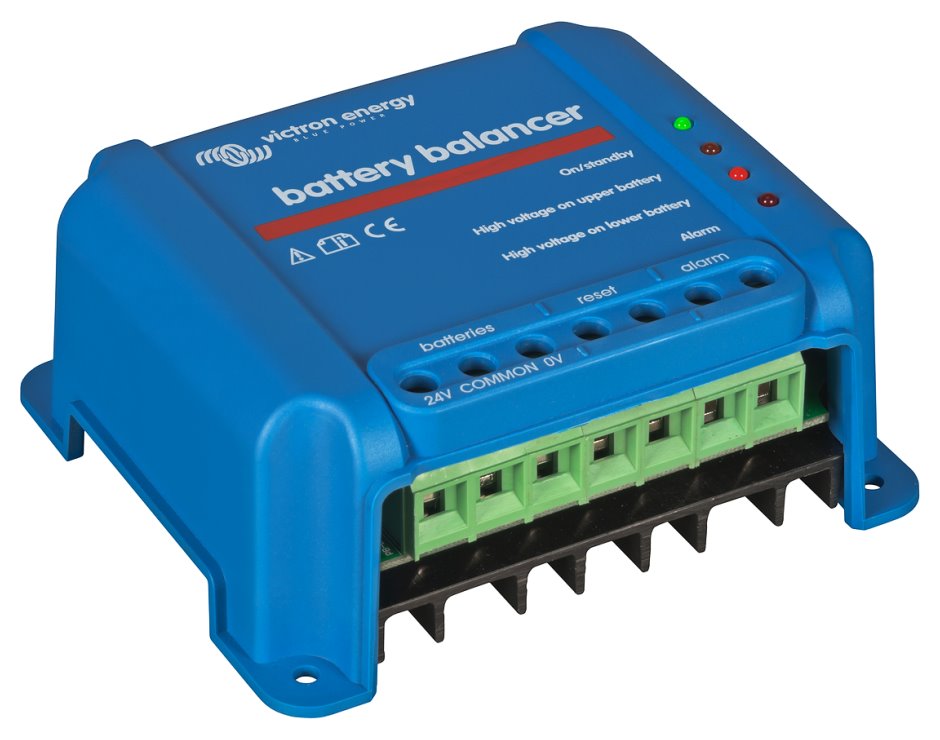

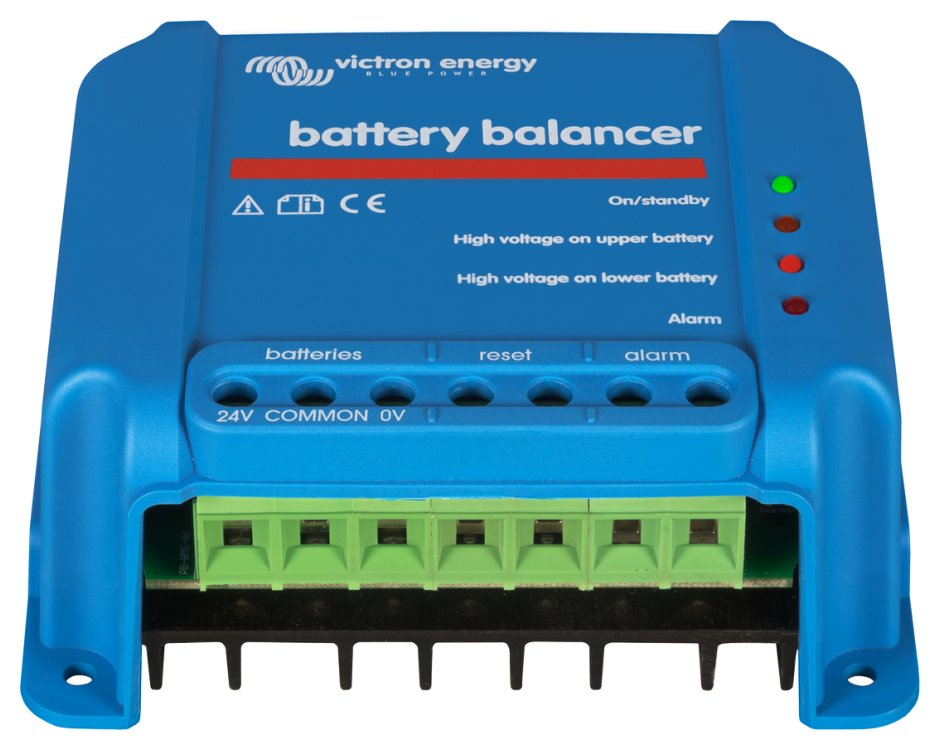

Victron bateriový balancér

Victron bateriový balancér

Lepší cena po přihlášení

-4%

Part Nr.

BBA000100100

Kód zboží

1672034

Výrobce
VICTRON
EAN

8719076020950

Záruka
60 Měsíců

Victron bateriový balancér; Balancér sleduje a vyrovnává nabíjecí rozdíly baterií. Životnost bateriového banku může být podstatně zkrácena nabíjecí nevyvážeností jednotlivých baterií. Jde o situaci, k...

Dostupnost
Dostupnost na pobočkách
DPH
21%
Běžná prodejní cena s DPH
1 252 Kč
Sleva je počítána vůči nejnižší běžné prodejní ceně, za kterou byl produkt prodáván za posledních 30 dnů před zahájením slevové akce.
Vaše cena s DPH
1 205 Kč
Vaše cena bez DPH
996 Kč bez DPH
Hodnocení produktu
Hodnoceno 0x

    Popis a parametry

    Popis produktu

    Victron bateriový balancér

    Balancér sleduje a vyrovnává nabíjecí rozdíly baterií.

    Životnost bateriového banku může být podstatně zkrácena nabíjecí nevyvážeností jednotlivých baterií. Jde o situaci, kdy máte sériově nebo sério-paralelně řazené 12 V baterie (nikoli pouze paralelně!). V takovém systému jedna 12 V baterie s mírně vyšším vnitřním odporem může způsobit nedobití do plného stavu u paralelně řazených baterií a přebíjení u sériově řazených baterií. Nové bateriové články nebo celé baterie řazené do série mají téměř shodné počáteční vlastnosti. Jejich drobné rozdíly se srovnají během absorpční nebo equalizační fáze nabíjení. Velké rozdíly ale mohou vést k nadměrnému plynování zapříčiněné přebíjením u více nabitých baterií a nežádoucí sulfataci méně nabitých baterií zapříčiněné nedobitím do plného stavu.

    Řešením je vyrovnané nabíjení pomocí bateriového balancéru. Ten vyrovnává stav nabití u dvou do série zapojených 12 V baterií nebo několik paralelních řad sériově zapojených baterií. Jakmile u 24 V systému vzroste nabíjecí napětí na více než 27,3 V, bateriový balancér se aktivuje a porovnává napětí u dvou do série zapojených baterií. Balancér dokáže přesměrovat proud o velikosti až 0,7 A z jedné baterie (nebo paralelně připojených baterií) o vyšším napětí do druhé baterie. Výsledkem rozdílného nabíjecího proudu je navzájem shodný stav konečného nabití všech baterií.

    Bateriové balancéry je možno řadit i paralelně u složitějších systému. U 48 V systému se tak použijí celkem tři balancéry (viz schémata).

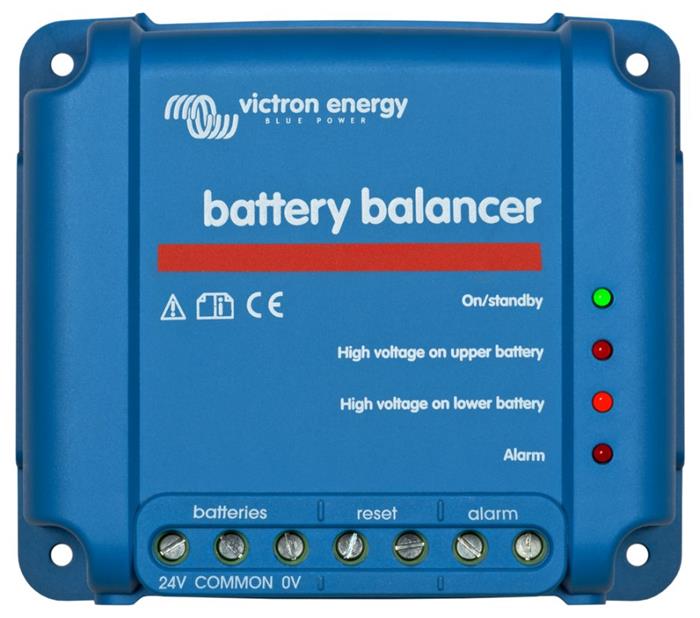

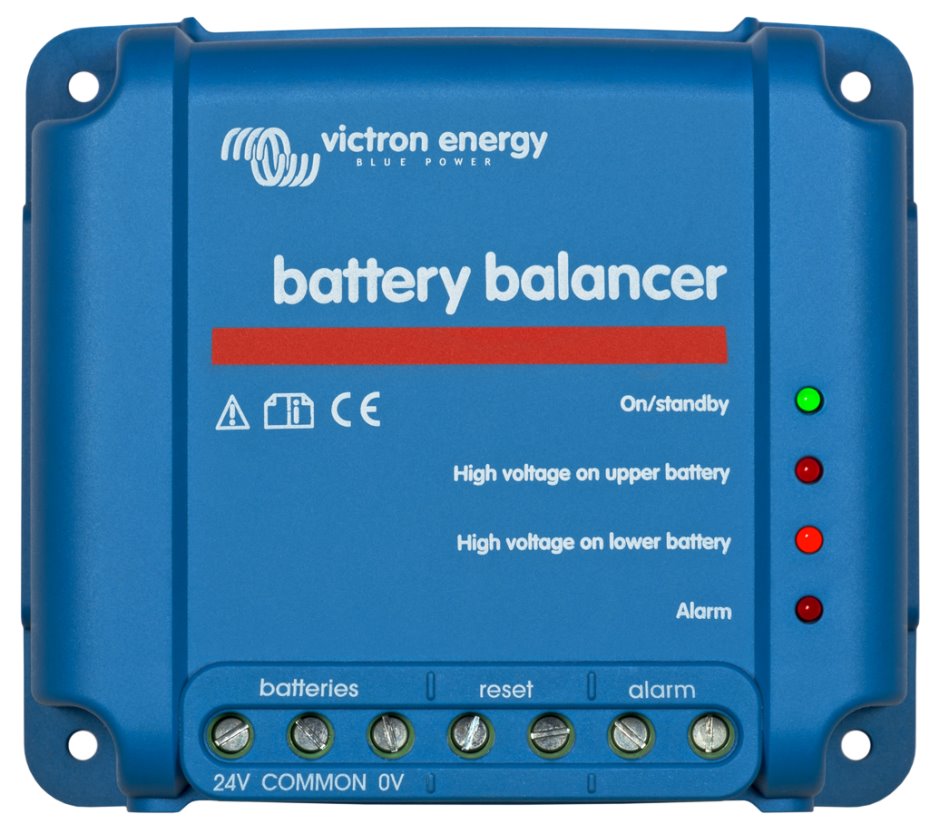

    Vysvětlení LED indikátorů:
    Zelená LED dioda: zařízení je aktivní a naměřené napětí je vyšší jak 27,3 V
    Horní oranžová LED dioda: odchylka napětí je větší jak 0,1 V
    Dolní oranžová LED dioda: odchylka napětí je větší jak 0,1 V
    Červená LED dioda: spuštění alarmu pokud je rozdíl mezi sledovanými bateriemi větší jak 0,2 V. Alarm přetrvává až do stavu, kdy bude rozdíl nižší jak 0,14 V nebo pokud napětí systému neklesne na nižší hodnotu jak 26,6 V

    Význam alarmového relé
    Za standardního stavu je otevřené (neaktivní). K jeho uzavření (aktivaci) dojde, pokud se rozsvítí červená LED dioda, tedy pokud je rozdíl napětí mezi bateriemi vyšší jak 0,2 V. Jakmile červená LED dioda zhasne, dojde opět k otevření (deaktivaci) relé (pokles rozdílu napětí mezi bateriemi je menší než 0,14 V).

    Reset alarmu
    Vypnutí alarmu docílíme vzájemným propojením výstupů označených jako RESET. To může být provedeno pomocí spínače.

    Instalace

    1. Bateriový balancér (balancéry) musí být instalovány na dobře větratelném svislém povrchu v blízkosti baterií (ale vzhledem k možnému vlivu plynů z baterií ne přímo nad nimi!)
    2. Pokud je to vyžadováno, nainstalujte kabeláž alarmového kontaktu a kabeláž resetu.
    3. Použijte minimálně kabel dimenze 0,75 mm2 pro připojení negativního, pozitivního a středního pólu (v tomto pořadí!)

    Balancér je připraven k provozu. Pokud napětí na kterékoli ze sledované baterii (stringu) vzroste nad 27,3 V (během nabíjení), zelená LED dioda se rozsvítí, což znamená, že balancér je aktivovaný. Pokud za této situace bude odchylka baterií (stringů) větší jak 50 mV, začíná aktivní balancování, tedy kompenzace rozdílu baterií (stringů). Pokud odchylka dosáhne 100 mV, aktivuje se jedna z oranžových LED diod. Odchylka větší jak 200 mV spustí alarmové relé. U sérioparalelního řazení baterií musí být střední propojovací kabeláž mezi paralelními řadami takovou dimenzi, aby zvládla příslušný proud, pokud se část baterie odpojí.

    ZÁKLADNÍ SPECIFIKACE

    Rozsah vstupního napětí: do 18 V na každou baterii, 36 V celkem
    Úroveň napěti pro aktivaci balancéru: 27,3 V ±1 %
    Úroveň napěti pro deaktivaci balancéru: 26,6 V ±1 %
    Spotřeba energie v deaktivovaném stavu: 0,7 mA
    Spotřeba energie v aktivovaném stavu: 50 mV
    Maximální balanční proud: 0,7 A při odchylce 100 mV a více
    Napěťová odchylka pro spuštění alarmu: 200 mV
    Napěťová odchylka pro vypnutí alarmu: 140 mV
    Alarmové relé: 60 V/1 A, standardně otevřeno
    Způsob vypnutí alarmového relé: propojení dvou výstupy označených jako RESET
    Ochrana proti přehřátí: ano
    Rozsah provozních teplot: -30 až + 50 °C
    Maximální vlhkost: až 95 % (nekondenzující)
    Barva krytu: modrá (RAL 5012)
    Připojovací kontakty: 6 mm2/AWG10, připevnění šrouby
    Stupeň krytí: IP22
    Hmotnost: 0,4 kg
    Rozměry: 113 x 100 x 47 mm





    Poznámka výrobce:

    Victron Energy byla založena v roce 1975 a od té doby si vybudovala silnou pozici na trhu. Jejich sortiment zahrnuje solární panely, regulátory, invertory, nabíječky, baterie, monitorovací systémy a další příslušenství pro energetické systémy. Jsou navrženy tak, aby poskytovaly stabilní a spolehlivý zdroj energie pro různé aplikace.

    Značka Victron Energy klade důraz na inovace a výzkum a vývoj, aby přinášela nejnovější technologie a funkce pro své zákazníky. Jejich výrobky jsou vysoce efektivní a nabízejí vysoký výkon a spolehlivost. Díky svému inovativnímu designu a pokročilým funkcím jsou tyto produkty oblíbené mezi profesionály i soukromými uživateli.

    Kromě toho Victron Energy poskytuje také širokou škálu řešení pro řízení a monitorování energetických systémů. Jejich monitorovací systémy umožňují uživatelům sledovat stav baterií, solárních panelů a spotřeby energie a poskytují údaje a informace potřebné k optimalizaci výkonu a úsporám energie.

    Victron Energy je známá svým vysokým standardem kvality a spolehlivosti svých produktů. Jejich výrobky jsou vyrobeny z prvotřídních materiálů a procházejí přísnými testy, aby zajistily jejich odolnost a bezproblémový provoz i za náročných podmínek.

    Stránky výrobce:

    https://www.victronenergy.cz
