Wodaplug • EOC1121L-O 230V • EOC Outdoor Master-EOC1121L,700Mbps,1xLAN,2xF,WEB Manag

Základní popis:
Wodaplug EoC produkty jsou určeny pro použití v existující infrastruktuře kabelových televizí (CATV/STA) pro sdílení přístupu k Internetu či k vysokorychlostnímu přenosu dat - broadband. K přenosu datového signálu a existující CATV (i satelitní TV) dochází současně po stejném kabelu při vzájemné kompatibilitě. Nemusíte tedy měnit vaši CATV síť. Jen je potřeba zabezpečit obousměrnou propustnost vaši aktivních síťových prvků.

Jednoduše použitelné zařízení pro zapojení budovy k internetu po společném koaxiálním rozvodu. Umožňuje komunikaci mnoha jednotek po jediném koaxiálním vedení signálovou rychlostí až 700Mbps.

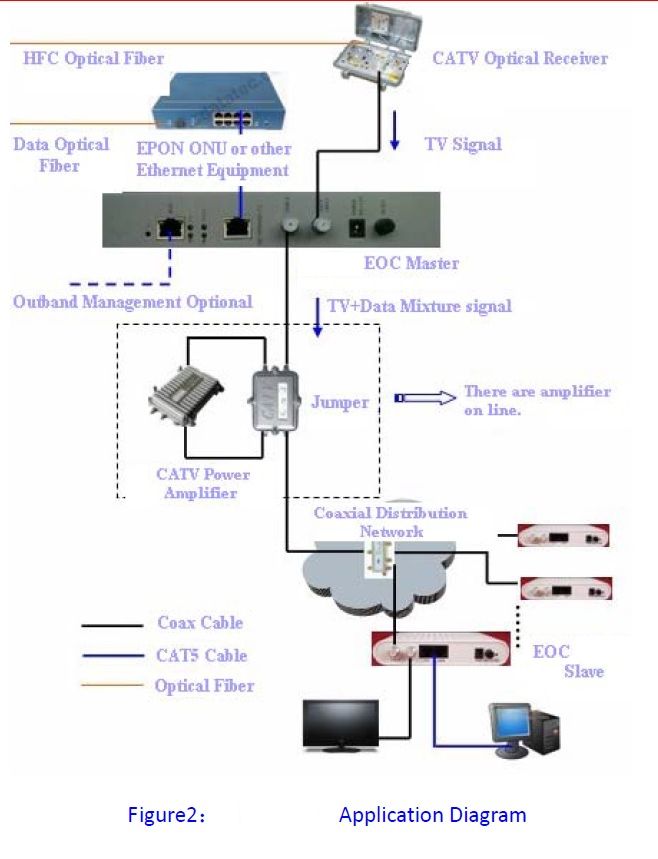

Je určen pro vybudování rychlé Ethernetové sítě po koaxiálním rozvodu v budově, typicky na společné domovní televizní anténě. Jednotka koexistuje s TV signálem a nemá vliv na jeho příjem.

V závislosti na instalovaných CATV zásuvkách lze jednotku připojit přímo mezi TV přijímač a port zásuvky. V případě že útlum odrušovacího filtru ve starších typech zásuvek neumožňuje takovéto přímé nasazení je nutné zásuvku vyměnit. Nahrazuje se za tzv. obousměrnou zásuvku.

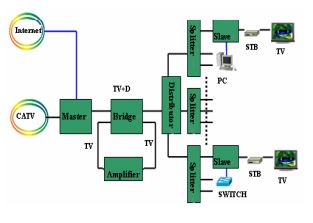

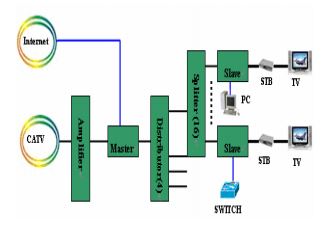

Wodaplug série EOC je řešení point–to-multipoint EoC (Ethernet over Coax), které efektivně rozšíří vaší 100/1000M Ethernetovou síť (layer-two) o 700-1500 metrů rychlostí až 700Mbps použitím existujícího koaxiálního kabelu. Umožní vám rozšířit Ethernetové připojení (layer-two) v budovách či domech bez nutnosti instalace nových kabelů. Je to také vhodné řešení pro realizaci sítě Ethernet např. v továrnách, kde dochází k upgrade pomalé sériové komunikace na síť Ethernet. Wodaplug EOC1121L je master/bridge jednotka které lze připojit více (až 128) EOC1121R4 slave účastnických jednotek. Topologie sítě může být hvězda nebo strom. Podporuje 128-bit AES šifrování pro zabezpečení dat.

Zařízení je určené pro systém MDU (Multi-Dwelling) který poskytuje správci sítě možnost řídit přenosové pásmo. Zároveň tento systém dovoluje připojení více uživatelů (než je tomu u systémů Ad-Hoc nebo Peer-to-peer). V systému však musí být tato jedna výkonná řídící jednotka s managementem, která zvládne připojit maximálně 128 klientských jednotek.

Technologie je hodná zvláště pro přenos IPTV, který je obvykle vysílán UDP/multicastem. Pro něj je jednotka schopna docílit maximálního výkonu. Vhodné pro docílení konkurenčního řešení v rámci stejného kabelového rozvodu a koexistenci se stávající technologií.

Založeno na čipsetu INT7410, používá OFDM modulaci, která nabízí vysokou odolnost vůči interferencím. Používá frekvenční pásmo 7,5-65MHz a nabízí fyzickou rychlost až 700Mb/s, 350Mb/s na MAC vrstvě.

Vlastnosti:

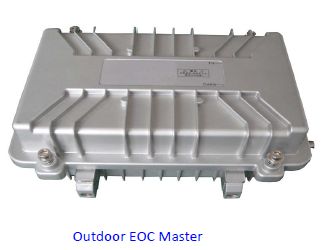

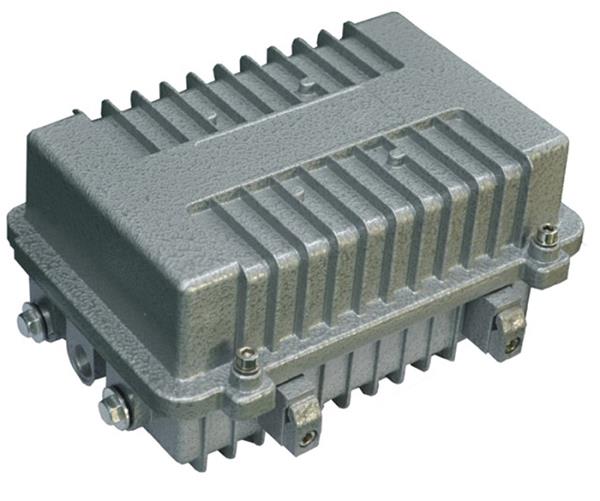

• Vzduchotěsný hliníkový plášť, který zabraňuje vniknutí vody a prachu.. Široký rozsah provozních teplot od -25 oC do 55stC
• Operační frekvence – nízké pásmo 7.5~65MHz. Silná anti-interferenční kapacita. Vysoká propustnost.
• Vysokorychlostní komunikace - až 700Mbps linka přes existující coaxial kabel, na vzdálenost 700-1000m.
• Obsahuje 2x 1000M Ethernet port pro připojení k ONU(Optical Network Unit) a k Ethernet Switchi, nebo může sloužit jako Up-link propojení s jednotkami série EOC11xxRx
• Podpora VLAN(802.1), QoS(802.1p), IGMP , podpora bandwidth managementu
• Podporuje vzdálený management WEB, CLI, SNMP managementu a MIB standardu, auto online-upgrade
• Master jednotka obsahuje NMS pro monitorování a konfiguraci, přístup přes IP adresu a spravuje i všechny připojené slave jednotky (ty jsou spravovány přes OAM fyzické vrstvy bez IP adresy)

Charakteristika:
• 2 porty 100/1000Base-TX, Auto-Negotiation (100/1000 Mbps) , IEEE 802.3u, automatická detekce přímý/překřížený kabel, každý nezávislý
• 2 porty konektor F (female), 75Ohm, pro připojení na koaxiální svod a TV přijímač. Port pro TV přijímač pasivně propojen s přívodem a je funkční i při vypnutém zařízení
• až 128 vzájemně komunikujících jednotek na jediném koaxiálním vedení maximální vzdálenost mezi dvěma jednotkami 1500m (platí pro kabel průřezu RG59) současný provoz s TV
• čipset rodiny Qualcomm Atheros 7400, signálová rychlost až 700Mbps,
• automatické přizpůsobení rychlosti a modulace, modulace OFDM, adaptivní, 896 nosných
• frekvenční pásmo 7,5MHz - 65MHz
• maximální útlum na vedení mezi jednotkami master a slave: 65dB -výstupní výkon: 116dBuV
• symetrický synchronní provoz, duplexní transparentní Ethernetový bridge, nezávislý na protokolech, operačních systémech, transparentní, nepotřebuje žádný externí software
• napájení 220V AC ze stítě
• Web management, SNMP
• Řízení slave jednotek:
    - nastavení oprávnění připojení dle jejich MAC adresy
    - statistické informace ke každé jednotce, útlum, SNR, RX/TX statistika
    - ochrana proti broadcastům, nastavitelná pro každý slave individuálně
    - nastavení VLAN 802.1Q parametrů nastavitelná pro každý slave individuálně
    - nastavení přenosového pásma upload/download nastavitelná pro každý slave individuálně
    - priority 802.1p nastavitelná pro každý slave individuálně
    - vzdálený upgrade slave jednotek, vzdálený reboot jednotek
    - možnost používání templatu pro nastavení slave jednotek
Parametry nastavitelné pro master jednotku:
    - přenosové statistiky
    - nastavení VLAN 802.1Q pro management rozhraní masteru
    - nastavení ochrany proti broadacst storm
    - upgrade, vzdálený reboot, import/export konfigiračních souborů
    - logování, syslogd na vzdálený server

Technická Specifikace:
• Chipset: Intellon INT7410, RTL8198
• Protocol:
    - HomePlug AV
    - IEEE 802.1Q, IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE
    - 802.3x,HTTP, SNMP, TELNET
• Phisycal Speed: 700Mbps
• Modulation Bandwidth: 7.5 MHz~65 MHz
• Modulation Technology: OFDM,1024/256/64/16QAM,QPSK,BPSK
• Max. Slave number: 128
• Encryption mode: 128-bit AES encrypted
• VLAN: Support max. 16 VLANs
• Limitation of port speed: Support minimum 64Kbps granularity
• QoS: Support VLAN priority
• Working mode: CSMA/CA
• Multicast support: Support IGMP manage Multicast diagram
• Management mode: Support SNMP, WEB, CLI multi-managed mode

Interface Features:
• Ethernet Interface: 2 GE(1000M) Ports
• Coax. Cable Interface: : one IN one OUT

RF Performance:
• Impedance: 75Ohm
• Transmit Power: 0±3dBm
• Reflection loss: >16dB
• Insertion loss: <1dB
• Receiving sensitivity: -65dB

Electrical Characteristics:
• Power Consumption: 10W
• Power Supply: 220VAC from power outlet

Environment Features:
• Working Temperature: -30?~60 stC
• Storage Temperature: -40?~70 stC
• Working Humidity: 10%~90%, non-condensation
• Storage Humidity 5%~90%, non-condensation
• Environmental standards: RoHS

Physical characteristics
• Product Size: 260 x 200 x 110mm
• Product Weight: N.W.: 2.2kgs
• G.W.: 2.8kgs
